產品介紹：ESD靜電保護二極管SPD9108W

產品概述：

薩科微slkor靜電放電（ESD）保護二極管SPD9108W是一款高性能二極管，專為保護電子電路免受靜電放電、電氣快速瞬變脈沖群（EFT）及其他瞬態電壓事件的損害而設計。該器件采用先進的半導體技術制造，具有極低的漏電流和快速的響應速度，能夠有效鉗制電壓至安全水平，確保敏感電子設備的安全運行。SPD9108W以其緊湊的SOD-323封裝形式，成為便攜式設備、汽車電子、通信設備以及工業控制系統中不可或缺的靜電保護元件。

產品特性：

低工作電壓：反向工作電壓（VRWM）僅為8.0V，適合低電壓電路保護，減少功耗，提升系統效率。

高擊穿電壓：最小擊穿電壓（VBR min）達到8.5V，確保在正常工作條件下穩定可靠，同時提供足夠的保護裕量以抵御瞬態過電壓。

超低漏電流：反向漏電流（IR）僅為1μA，有助于減少待機功耗，延長設備電池壽命。

高鉗位電壓：鉗位電壓（VC）達18.5V，能有效限制瞬態過電壓的峰值，保護后端電路免受損害。

低結電容：電容值（CJ）僅為0.8pF，有助于減少信號衰減，保持信號完整性，適合高速數據傳輸應用。

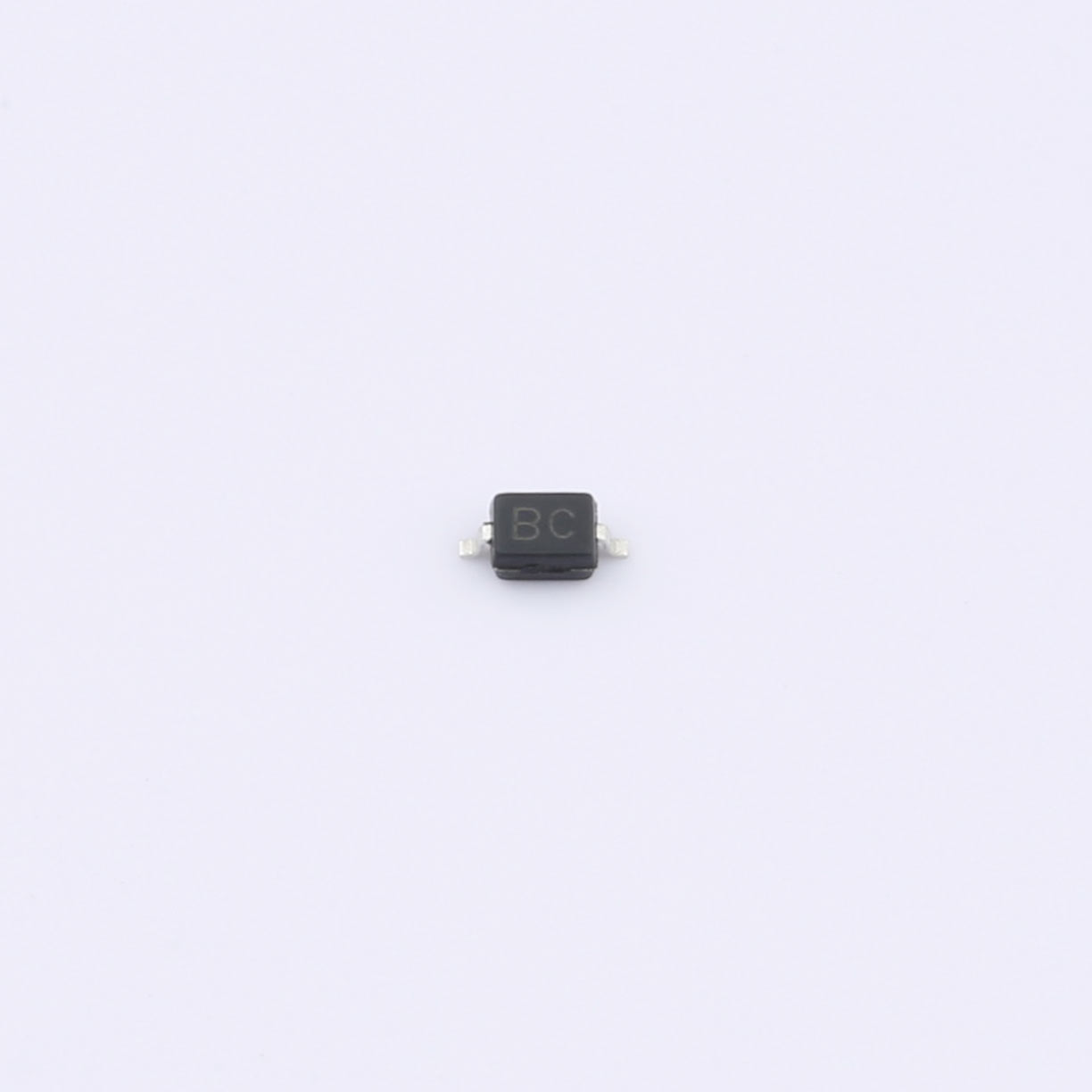

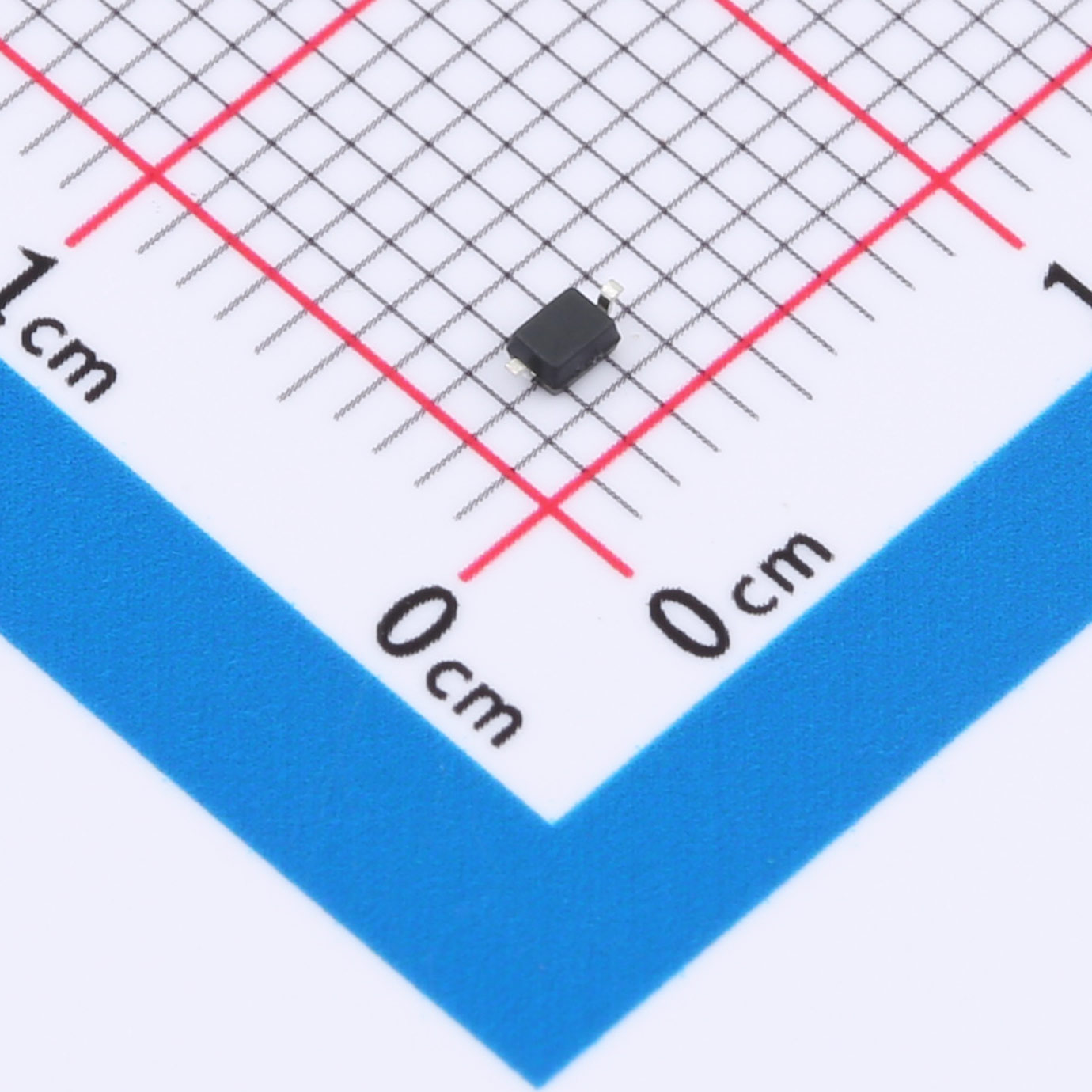

緊湊封裝：采用SOD-323封裝，體積小、重量輕，便于在有限的空間內集成，滿足現代電子設備小型化、輕量化的需求。

產品優勢：

高效保護：快速響應并有效鉗制過電壓，確保電路安全。

低功耗：低漏電流設計，減少不必要的能量損耗。

信號完整性：低結電容設計，保障高速信號傳輸質量。

可靠性高：經過嚴格測試，確保在各種惡劣環境下穩定工作。

易于集成：緊湊封裝，便于PCB布局布線，提升設計靈活性。

應用領域：

SPD9108W廣泛應用于各類需要靜電保護的電子設備中，包括但不限于：

便攜式電子產品（如手機、平板電腦、藍牙耳機等）

汽車電子系統（如車載娛樂系統、ECU控制單元等）

通信設備（如基站、路由器、交換機等）

工業控制系統（如PLC、傳感器網絡等）

醫療設備（如便攜式監測儀、醫療電子儀器等）

注意事項：

在安裝過程中，請確保靜電防護措施到位，避免靜電對器件造成損害。

請根據實際應用場景選擇合適的保護電路設計，確保SPD9108W能夠充分發揮其保護作用。

焊接時請注意溫度控制，避免過熱導致器件損壞。

存放時應避免潮濕、高溫及腐蝕性環境，保持包裝完整。

使用前請仔細閱讀產品手冊，了解所有技術參數和使用限制。
