雙向可控硅過零電壓觸發驅動電路(MOC3040應用電路)

發布時間：2022-03-18作者來源：薩科微瀏覽：4138

描述
雙向可控硅過零電壓觸發驅動電路(MOC3040應用電路)

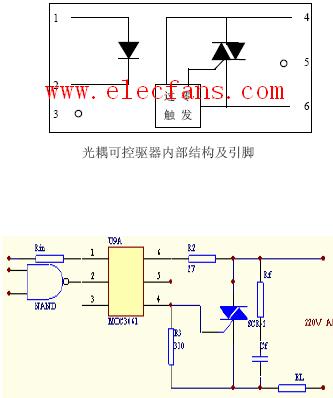

這種器件是一種單片機輸出與雙向可控硅之間較理想的接口器件。它由輸入和輸出兩部分組成，輸入部分是一砷化鎵發光二極管。該二極管在5~15mA正向電流作用下發出足夠強度的紅外線,觸發輸出部分。輸出部分是一硅光敏雙向可控硅，在紫外線的作用下可雙向導通。該器件為六引腳雙列直插式封裝，其引腳配置和內部結構見下圖：

有的型號的光耦合雙向開關可控硅驅動器還帶有過零檢測器。以保證電壓為零(接近于零)時才可觸發可控硅導通。如MOC3030/31/32(用于115V交流)，MOC3040/41(用于220V交流)。

下圖是過零電壓觸發雙向可控硅驅動器MOC3040系列的典型應用電路。
