首先我們需要知道：

電容阻礙電壓變化，通高頻，阻低頻，通交流，阻直流；

電感阻礙電流變化，通低頻，阻高頻，通直流，阻交流；

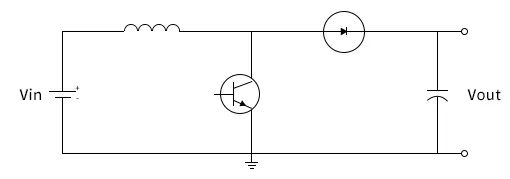

圖1Boost開關升壓電路的原理圖

下面要分充電和放電兩個部分來說明這個電路。

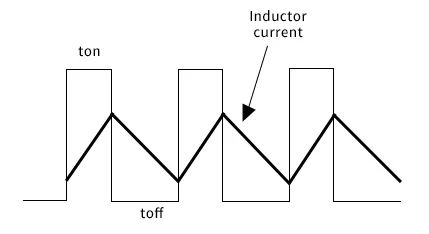

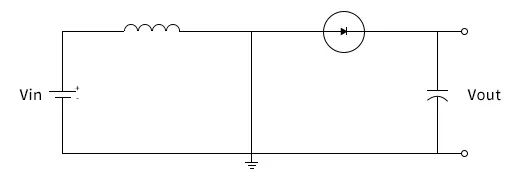

在充電過程中，開關閉合(三極管導通)，等效電路如圖2，開關(三極管)處用導線代替。這時，輸入電壓流過電感。二極管防止電容對地放電。由于輸入是直流電，所以電感上的電流以一定的比率線性增加，這個比率跟電感大小有關。隨著電感電流增加，電感里儲存了一些能量。

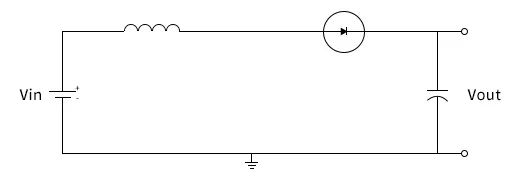

說起來升壓過程就是一個電感的能量傳遞過程。充電時，電感吸收能量，放電時電感放出能量。如果電容量足夠大，那么在輸出端就可以在放電過程中保持一個持續的電流。如果這個通斷的過程不斷重復，就可以在電容兩端得到高于輸入電壓的電壓。

開關管導通時，電源經由電感-開關管形成回路，電流在電感中轉化為磁能貯存；開關管關斷時，電感中的磁能轉化為電能在電感端左負右正，此電壓疊加在電源正端，經由二極管-負載形成回路，完成升壓功能。既然如此，提高轉換效率就要從三個方面著手：盡可能降低開關管導通時回路的阻抗，使電能盡可能多的轉化為磁能；盡可能降低負載回路的阻抗，使磁能盡可能多的轉化為電能，同時回路的損耗[敏感詞]；盡可能降低控制電路的消耗，因為對于轉換來說，控制電路的消耗某種意義上是浪費掉的，不能轉化為負載上的能量。

對于Boost電路，電感電流連續模式與電感電流非連續模式有很大的不同，非連續模式輸出電壓與輸入電壓，電感，負載電阻，占空比還有開關頻率都有關系。而連續模式輸出電壓的大小只取決于輸入電壓和占空比。

在電感電流連續模式中，電容的大小取決于輸出電流、開關頻率和期望的輸出紋波。在MOSFET開通時，輸出濾波電容提供整個負載電流。

電感電流超過了其額定電流或者工作頻率超過了其[敏感詞]工作頻率，都會導致電感飽和及過熱。

要求MOSFET要有足夠低的導通電阻RDS(ON)和比較低的柵極電荷Qg。
