半導體行業在現代電子設備中的應用日益增多，隨著對高速數據傳輸和設備保護需求的不斷增長，ESD（靜電放電）保護技術成為了提升電子系統可靠性和穩定性的關鍵。薩科微作為全球領先的半導體器件制造商，致力于提供高性能的靜電放電保護解決方案。在此背景下，薩科微推出了其超低結電容ESD保護二極管SM24C系列，旨在為USB接口等高速數據通信設備提供卓越的保護，確保設備在各種復雜電磁環境中的穩定運行。

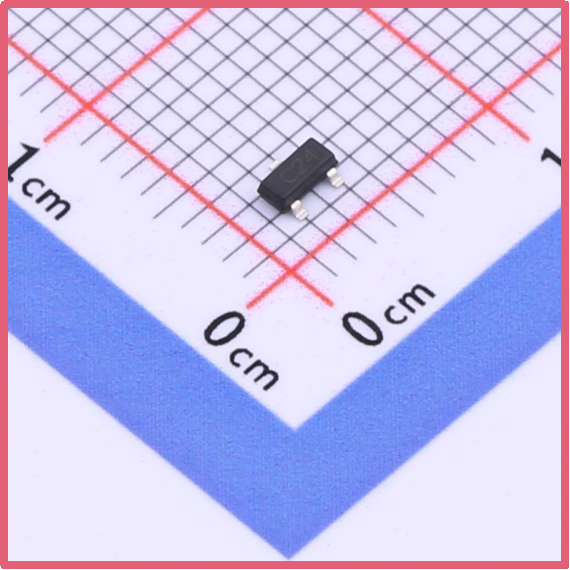

薩科微Slkor靜電保護二極管SM24C產品圖

1. 先進的ESD保護技術

SM24C靜電保護二極管是一款專為USB接口以及其他高速數據線路設計的保護器件。該系列二極管能夠有效吸收和耗散靜電放電能量，避免由于外部靜電或電壓波動而對電子系統造成損壞。其核心特點在于采用了超低結電容設計，能夠顯著減少對數據傳輸信號的干擾，從而確保信號完整性，適應現代電子設備對于高速、高穩定性傳輸的嚴格要求。

薩科微Slkor靜電保護二極管SM24C規格書

2. SM24C系列的技術規格

SM24C系列二極管的技術規格包括：

VRWM（[敏感詞]工作電壓）：24V

VBR（反向擊穿電壓）：最小26.7V

IR（反向漏電流）：1μA

VC（鉗位電壓）：43V

CJ（結電容）：50pF

封裝類型：SOT-23

這些參數表明，SM24C系列二極管在工作時能夠承受相對較高的電壓，并能夠有效鉗制電壓，保護連接的USB接口免受靜電放電的影響。其低至50pF的結電容確保了信號傳輸的高速穩定，而1μA的極低漏電流則進一步提高了其對信號質量的保護能力。

薩科微Slkor靜電保護二極管SM24C相關參數

3. 適用于USB接口的優勢

USB接口在現代電子設備中被廣泛應用，尤其是在計算機、智能手機、平板電腦和其他電子設備中。隨著USB技術的不斷進步，數據傳輸速度日益提高，這就對保護電路提出了更高的要求。在這種情況下，SM24C靜電保護二極管憑借其超低結電容特性，能夠有效地保護USB接口免受靜電放電的侵害，同時不會干擾高速數據傳輸。

由于其優越的鉗位性能和超低電容，SM24C系列二極管可在不影響信號完整性的情況下，快速響應并保護USB接口。無論是在日常使用中，還是在惡劣的電磁環境下，該二極管都能有效保護數據接口，避免數據丟失或設備損壞。

4. 靜電放電的危害與保護需求

靜電放電是電子設備面臨的一大風險，尤其是在高頻數據接口中。靜電放電不僅能夠對設備造成物理損害，還可能導致系統故障或數據丟失。因此，為了保障設備的長期穩定運行，設計工程師必須選擇合適的ESD保護二極管，以確保設備能夠在靜電放電事件中保持穩定運行。

SM24C靜電保護二極管的設計考慮到了USB接口的高頻特性和緊湊空間需求，它的超低結電容設計使得它能夠在不妥協信號傳輸質量的情況下，有效地吸收和消散靜電能量。與傳統的ESD保護器件相比，SM24C系列在高速數據傳輸中的表現更加出色，不僅避免了信號失真，還增強了系統的抗干擾能力。

5. 封裝與安裝靈活性

SM24CESD保護二極管采用SOT-23封裝，這種封裝類型不僅具備緊湊的外形，還支持高效的散熱性能。在實際應用中，SM24C二極管的封裝設計能夠適應各種設計需求，無論是空間受限的設備，還是需要高效散熱的系統，都能夠靈活應用。此外，SOT-23封裝使得SM24C二極管在自動化生產過程中具有較好的兼容性和易于焊接的特點，減少了生產和安裝過程中的繁瑣工作，提高了生產效率。

6. 結論

薩科微的SM24C低結電容ESD保護二極管憑借其出色的電氣性能，能夠為USB接口及其他高速數據線路提供有效的保護。其超低結電容、高鉗位電壓和極低漏電流特性，使其成為保護現代電子設備免受靜電放電干擾的理想選擇。無論是在消費電子、汽車電子還是工業應用中，SM24C系列都能提供可靠的靜電放電保護，確保系統的長期穩定運行。
