在現代辦公場景中，打印機作為核心輸出設備，其電路系統的可靠性直接影響設備使用壽命與用戶體驗。然而，靜電放電（ESD）現象始終是威脅打印機穩定運行的隱形殺手。人體接觸、紙屑摩擦、環境干燥等因素產生的靜電電壓可達數千伏，若未得到有效抑制，極易擊穿控制芯片、傳感器等精密元件。薩科微SLPESD5V0S2BT作為一款專為低速信號線路設計的ESD保護器件，憑借其精準的參數特性與緊湊封裝，為打印機電路提供了經濟高效的靜電防護方案。

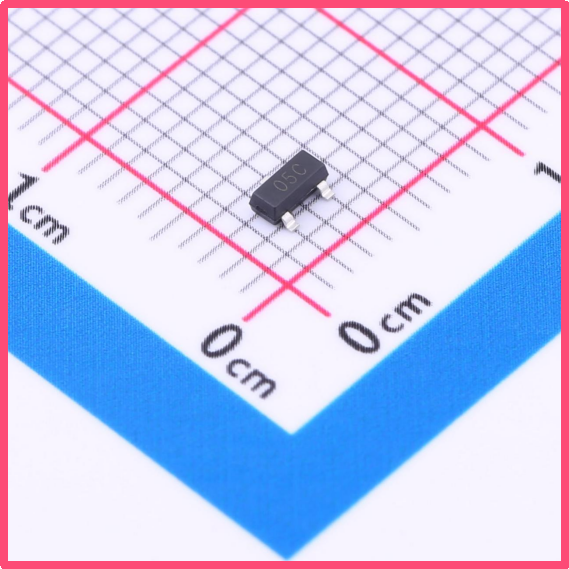

薩科微Slkor靜電保護二極管SLPESD5V0S2BT產品圖

一、打印機電路中的靜電威脅與防護需求

打印機內部包含多組低速控制信號線路，例如進紙傳感器接口、按鍵控制信號、馬達驅動信號以及LED狀態指示線路等。這些線路的工作頻率通常低于1MHz，對信號完整性要求相對較低，但普遍存在以下靜電風險：

1. 人體接觸放電：操作人員接觸打印機外殼或接口時，人體靜電可能通過金屬觸點傳導至內部電路；

2. 紙道摩擦起電：紙張在輸送過程中與滾軸、傳感器摩擦產生的靜電荷易通過機械結構傳導至控制板；

3. 環境靜電積累：干燥環境下，設備內部塑料部件與空氣摩擦形成的靜電場可能誘發間接放電。

傳統防護方案多采用壓敏電阻或齊納二極管，但前者存在響應速度慢、漏電流大的缺陷，后者則因結電容較高可能影響信號質量。SLPESD5V0S2BT的出現，恰好填補了低速控制線路對快速響應、低電容ESD防護的需求空白。

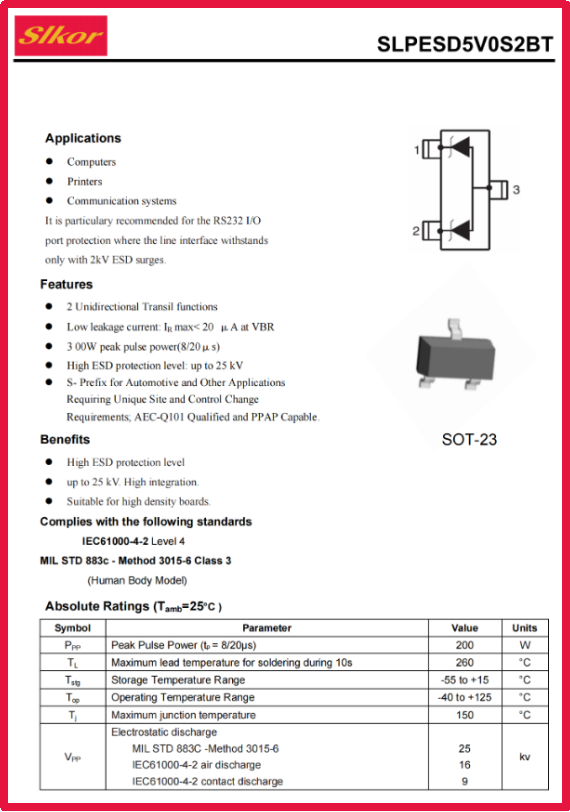

薩科微Slkor靜電保護二極管SLPESD5V0S2BT規格書

二、SLPESD5V0S2BT的核心參數解析

該器件的參數設計充分契合打印機控制電路的防護需求：

· VRWM=3.3V：[敏感詞]工作電壓覆蓋打印機常用的3.3V電源軌與數字信號電平，確保正常工作時處于高阻態，避免影響信號傳輸；

· VBR≥4.5V：擊穿電壓精準設定在安全閾值以上，可有效區分正常工作電壓與ESD瞬態電壓，防止誤觸發；

· VC=7V（@8/20μs）：在8/20μs標準ESD脈沖下，鉗位電壓嚴格控制在7V以內，遠低于多數CMOS器件的擊穿電壓（通常10V以上），為后級電路提供充足保護裕量；

· CJ=60pF：結電容設計兼顧防護性能與信號完整性，適用于低速控制總線（如I2C、SPI）及開關量信號線路，避免因電容負載導致信號畸變；

· IR=125μA（@VRWM）：極低的漏電流確保器件在長期工作過程中不會顯著增加系統功耗，尤其適合電池供電的便攜式打印機場景。

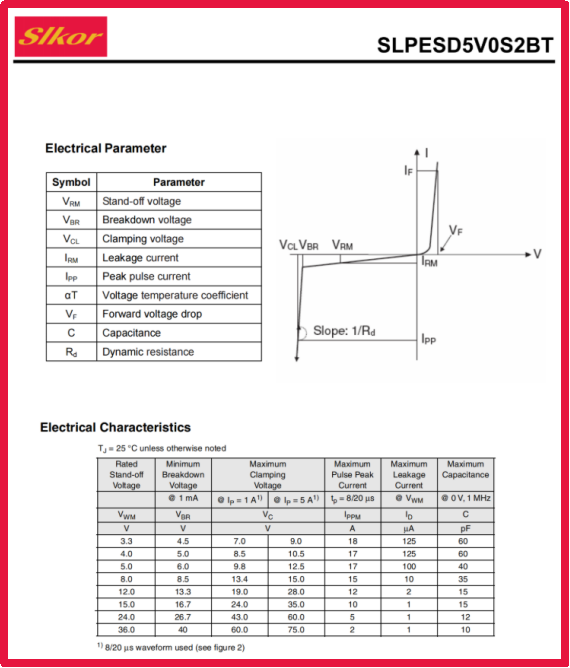

薩科微Slkor靜電保護二極管SLPESD5V0S2BT相關參數

三、典型應用場景與布局優化

在打印機電路設計中，SLPESD5V0S2BT可部署于以下關鍵節點：

1. 傳感器接口防護：在紙張檢測傳感器、蓋板開關等模擬信號輸入端并聯該器件，抑制靜電對運放電路的沖擊；

2. 按鍵控制模塊：為矩陣鍵盤或獨立按鍵的行/列線提供雙向ESD保護，避免操作人員觸碰按鍵時引入的靜電損壞控制芯片；

3. 馬達驅動線路：在步進電機或直流電機控制信號線上串聯防護器件，防止電機啟停時產生的反電動勢與外部靜電疊加造成損害；

4. LED驅動電路：為狀態指示燈的PWM控制信號提供靜電緩沖，保障光源模塊穩定工作。

封裝方面，SOT-23的緊湊尺寸（2.9×2.8×1.45mm）允許工程師將防護器件直接放置在連接器附近或易受攻擊的信號入口處，縮短保護路徑，降低寄生電感對防護效果的影響。實際布局時建議遵循"靠近被保護器件"原則，并保證ESD器件接地路徑盡可能短且直，以[敏感詞]化能量泄放效率。
