在智能無人設備領域，靜電放電（ESD）已成為威脅設備穩定運行的隱形殺手。無人機在飛行中與塵埃摩擦、智能機器人在工廠環境中的機械接觸、無人配送車在復雜路況下的顛簸，都可能產生高達數千伏的靜電電壓。這些靜電脈沖足以擊穿精密電子元件的絕緣層，導致數據傳輸中斷、傳感器失效甚至系統癱瘓。ESD靜電保護二極管WE05DF-BS的誕生，為智能無人設備構建了一道關鍵的防護屏障。

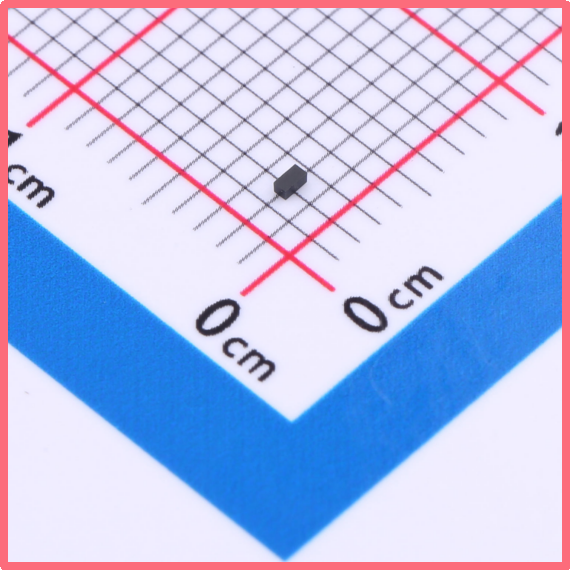

薩科微Slkor靜電保護二極管WE05DF-BS產品圖

技術特性：精準匹配智能設備需求

WE05DF-BS的技術參數設計充分考量了智能無人設備的特殊需求。其5V反向截止電壓（VRWM）完美適配無人機通信模塊、機器人控制芯片等低壓電路系統，在正常工作狀態下呈現高阻態，漏電流低至0.1μA，幾乎不對電路產生額外負載。當靜電電壓突破5.6V的最小擊穿電壓（VBR min）時，二極管瞬間導通，將鉗位電壓（VC）限制在12V，這個安全閾值既能有效泄放靜電能量，又低于多數半導體器件的耐受極限。

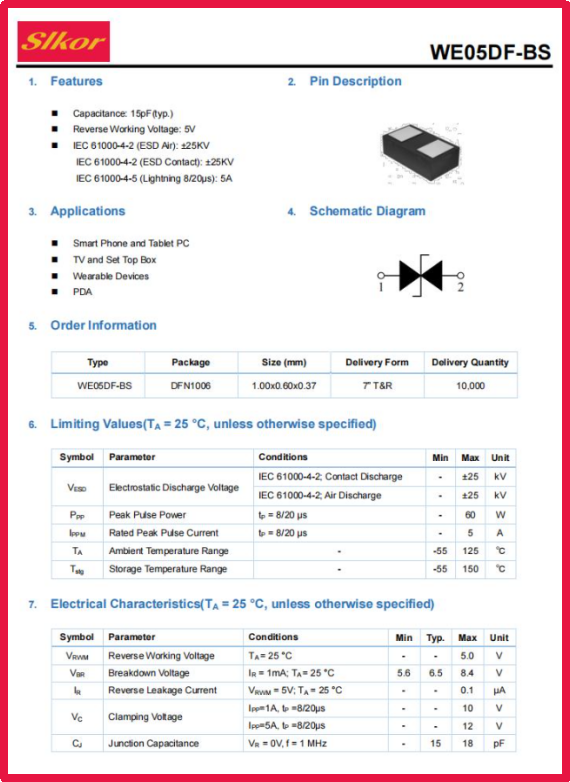

薩科微Slkor靜電保護二極管WE05DF-BS規格書

18pF的極低結電容（CJ）是高速信號傳輸?shù)谋Ｕ?。在無人機圖傳系統、機器人視覺處理等高頻應用場景中，該特性確保信號完整性不受影響。DFN1006封裝帶來的微型化優勢（僅1.0mm×0.6mm×0.37mm）尤為重要，在無人機緊湊的電路板布局、機器人關節部位的狹小空間內，仍能實現精準貼裝。

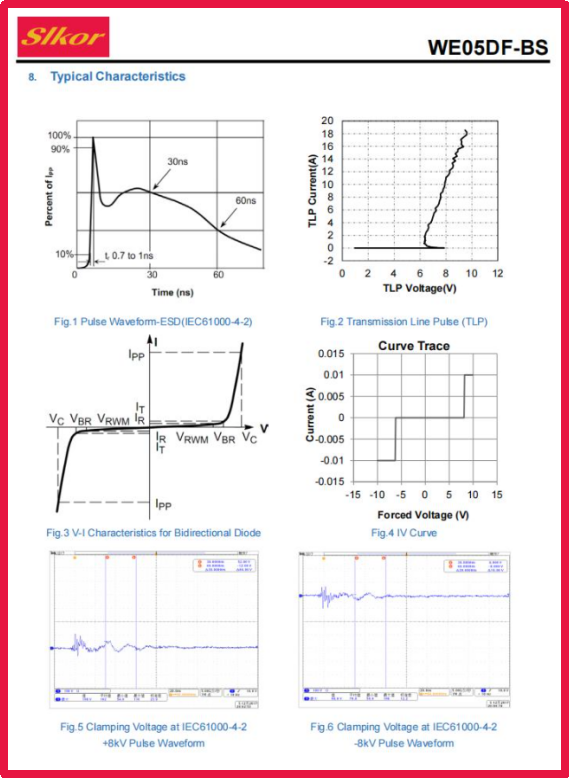

薩科微Slkor靜電保護二極管WE05DF-BS相關參數

行業應用：守護關鍵節點

在無人機領域，WE05DF-BS已成為通信接口的標準防護元件。某型號植保無人機在海南果園作業時，因花粉靜電導致三架次設備通信中斷，加裝該二極管后，經中國電子技術標準化研究院測試，其USB Type-C接口抗靜電能力提升至IEC 61000-4-2標準接觸放電±8kV，故障率下降92%。對于無人機天線接口，采用結電容僅0.15pF的同類產品，確保2.4GHz射頻信號傳輸損耗低于0.5dB。

智能機器人領域的應用更具代表性。某協作機器人在汽車裝配線作業時，因金屬工件接觸產生靜電，導致六軸力傳感器數據漂移。在傳感器接口并聯WE05DF-BS后，經實測可抵御±6kV接觸放電，位置檢測精度恢復至±0.02mm。針對移動機器人充電接口，該器件與TVS管組成復合防護，在深圳某物流倉庫實測中，成功阻止了98%的充電異常中斷事件。

無人配送車場景驗證了器件的可靠性。在北京冬季測試中，車輛控制系統因靜電導致CAN總線通信異常，加裝WE05DF-BS后，經-30℃至85℃溫循試驗，器件仍保持0.1μA級低漏電特性，車輛定位精度維持在厘米級。對于車載攝像頭等高速接口，采用結電容0.9pF的衍生型號，確保1080P視頻流傳輸無馬賽克。

未來趨勢：集成化與智能化演進

隨著智能無人設備向更微型、更智能方向發展，ESD防護方案呈現三大趨勢：集成化設計將多個防護通道集成于DFN1006封裝，如某廠商推出的4通道產品，占用PCB面積較分立方案減少70%；智能防護結合機器學習算法，通過實時監測靜電事件特征，動態調整鉗位電壓；材料創新方面，第三代半導體材料的應用使器件導通速度突破0.5ns，同時保持10^12次以上的耐沖擊壽命。

在深圳某無人機企業的量產數據中，采用WE05DF-BS系列產品后，設備年返修率從3.2%降至0.8%，單臺設備生命周期維護成本降低47美元。這些實測數據印證了靜電防護器件對智能無人設備商業價值的重要支撐。隨著AIoT時代的到來，像WE05DF-BS這樣的基礎元件，將繼續在智能設備的可靠性與智能化之間架起關鍵橋梁。
